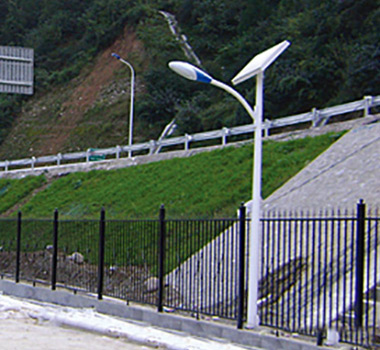

太陽能路燈主要由太陽能光電池組件、蓄電池、充放電控制器、照明燈具四大部分組成。太陽能路燈普及推行的瓶頸已不是技術問題，而是成本問題。要在降低成本的基礎上，提高系統的穩(wěn)定性及發(fā)揮最大的效能，就要合理搭配太陽能光電池的輸出功率和蓄電池容量及負載功率。為此，僅從理論計算是不行的。

由于太陽光光強瞬息萬變，充電電流和放電電流都在不斷改變，理論計算會帶來較大誤差。只要采取主動跟蹤監(jiān)測充放電流才能準確確認光電池在不一起節(jié)和不同方位的最大功率輸出。以此確認蓄電池和負載才是可靠的。

使用調度電路對光電池的輸出電流和蓄電池的放電電流及蓄電池的充放電工作電壓進行必定頻率的數據采樣，由USB數據收集模塊將收集數據送入計算機。在LabVIEW軟件渠道上進行當令顯示和統計分析。

蓄電池輸出信號是一種起浮信號。選用差分測量方式會最大限度地減小對被測電路的影響，一起也會減小測量誤差。在本調度電路中，選用高精度低漂移的集成運算放大器ICL7650制作的差動放大器將串入充放電線路的精細小電阻之上的差動信號作為電流檢測信號。

將并入蓄電池的大電阻分壓器取得的小信號作為電壓信號。為消除干擾，用兩個等值電阻分別接于差動放大器的兩輸入端與信號地之間。將兩個差動放大器的輸出信號送人USB收集模塊的兩個輸入通道以完結信號調度及收集。
